圆振动筛

圆振动筛

采用弹簧钢编织筛网或冲孔筛板,使用寿命长,筛箱振动强烈,不易堵孔

进料粒度:≤400mm

生产能力:8-800m3/h

适用范围:用于矿山、建材、交通、能源、化工等行业的产品分级。

处理物料:合金粉、铜粉、矿石、耐火材料、高岭土、石灰、石英砂、涂料等。

索要优惠报价

销售热线:
0371-6777 2727

圆振动筛简介

圆振动筛安装现场视频

圆振动筛,顾名思义,它是一种做圆形振动、多层数、高效新型振动筛。红星机器生产的圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、能源、化工、交通等行业的产品分级。

圆振动筛应用领域

圆振动筛图片实拍

圆振动筛

圆振动筛价格

圆振动筛车间

圆振动筛生产厂家

圆振动筛优势

寿命长、不易堵孔:圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,筛箱振动强烈,不易堵孔。

筛分效率高:结构新颖,技术参数先进,处理能力大,筛分效率高。

维修方便:圆振动筛采用筒体式偏心轴振动器及偏块调节振幅,维修方便。

高效率生产:圆振动筛能够保证长期的高效的生产,即节约了设备运营费用,又提高了生产量;而较长的使用寿命,能够减少设备更新、换代成本,节省投资。

圆振动筛案例现场

圆振动筛工作原理

该振动筛采用结构简单、制造维修容易的瓣型联轴器,克服了万向联轴器易损坏的缺陷;振动器采用块偏心式结构,结构简单;可配套选择给料箱,给料箱的应用增加振动筛的有效筛分面积,同时延长进料端筛网使用寿命;传动部分增加了中间过渡轴承座,中间过渡轴承座的应用有效保护了电机,延长了电机使用寿命。电动机安装在筛框的左侧,也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

圆振动筛工作原理

物料在振动筛网面上做圆形运动,用于煤炭、冶金、矿山等部门作产品分级用,该圆振动筛处理能力强,筛分效率高,具有技术参数合理,结构强度、刚度高,运转可靠,噪音小,维修方便等特点。

圆振动筛内部结构

圆振动筛主要由筛箱、筛网、悬挂(或支撑)装置、电动机、振动器及减振弹簧等组成。电动机经三角皮带,带动振动器主轴回转,由于振动器上不平衡重物的离心惯性力作用,使筛箱获振动。改变振动器偏心重,可获得不同振幅。

圆振动筛内部结构

选择振动筛厂家的几点注意

1、注意厂家的实力:
一个实力较强的厂家,它不仅拥有自己的生产厂地,还有自己的技术团队。其次,一个实力的振动筛厂家,他具备信誉好以质量好,另外,资金都比较雄厚,在科技与研发方面的投入比较多,制造工艺与破碎技术相对来说就比较先进,生产能力也比较强些,质量比较可靠,售后相对有保障。

圆振动筛生产车间

圆振动筛生产车间
圆振动筛(生产车间)

2、注意设备质量:
因为高质量的产品能够节约大量的维修费用,维护时间少,能够保证长期的高效的生产,即节约了设备运营费用,又提高了生产量;而较长的使用寿命,能够减少设备更新、换代成本,节省投资。

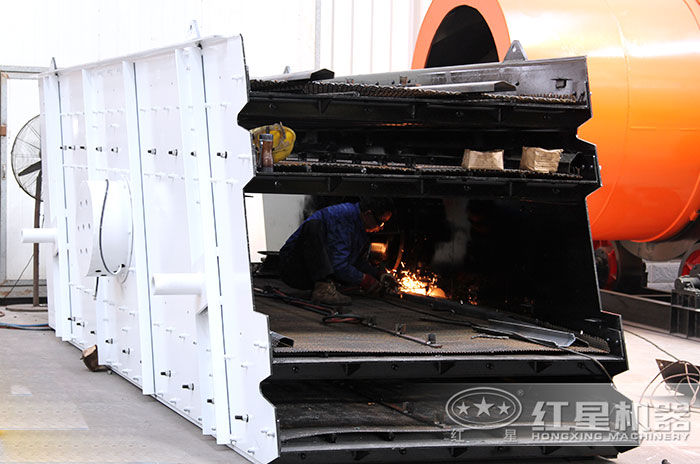

圆振动筛制造
圆振动筛(认真的焊接)

3、注意售后服务:
正规专业振动筛厂家的产品都有三包凭证,上面不仅有关于三包维修的说明,还要有提供三包维修记录表格;要说明三包维修的期限和三包维修单位的联系地址、电话等。完善的三包服务是产品使用的有效保障,能解除用户的后顾之忧,因为好的售后服务在后期则能为客户节约很大的成本投入。

圆振动筛安装现场
圆振动筛(免费跟踪安装现场)

圆振动筛技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 6P   5.5 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 400 10-70 800-970 8 6P   5.5 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 400 12-78 800-970 8 6P   7.5 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 400 13-80 800-970 8 6P   7.5 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 400 15-86 800-970 8 6P   7.5 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 400 16-90 800-970 8 6P   7.5 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 400 20-125 800-970 8 6P   11 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 400 21-125 800-970 8 6P   11 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 400 22-150 800-970 8 6P   11 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 400 22-150 800-970 8 6P   15 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 400 22-155 800-970 8 6P   15 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 6P   11 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 400 22.5-162 800-970 11 6P   15 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 400 22.5-162 800-970 8 6P   18.5 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 400 25-206 750 8 6P  18.5 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 400 32-276 750 8 6P   18.5 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 400 32-285 750 8 6P   22 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 400 32-312 800-970 8 6P   22 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 400 32-312 800-970 8 6P   22 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 400 32-336 800-970 8 6P  22 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 400 50-475 970 8 6P   30 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 400 50-475 970 8 6P  30 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 400 50-497 970 8 6P   37 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 400 65-550 970 8 6P   30 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 400 70-620 970 8 6P   37 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 400 80-680 970 8 6P   45 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 400 120-680 750 8 8P   22×2 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 400 180-720 750 8 8P   22×2 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 400 200-700 750 8 8P   22×2 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 400 230-800 750 8 8P   22×2 20 3000×7200 8000×4520×2300
